Waarom de MusicPlayer zo goed klinkt?

• Posted on Nico
• in MusicPlayer
• on april 4, 2015
• Reacties uitgeschakeld voor Waarom de MusicPlayer zo goed klinkt?

De MusicPlayer is ontworpen met maar een doel: Audio Quality! Hoe? De I²S (Integrated Interchip Sound) aansluiting wordt gebruikt in audio-apparatuur om verschillende audio-componenten met elkaar te verbinden. Het wordt voornamelijk gebruikt om PCM audio te laten communiceren met IC’s (Integrated Circuits). De I²S-bus scheidt de datasignalen van het clocksignaal waardoor jitter tot een minimum beperkt blijft. Door de I²S-connecties van de Raspberry PI en de HifiBerry DAC direct te gebruiken, zonder USB verbindingen, is er geen bekabeling waarover het digitale audio-signaal loopt en hoe korter de verbinding is, hoe beter de kwaliteit.

Slecht: Raspberry PI -> USB bus -> USB kabel -> USB receiver -> I2S -> DAC -> Versterker

Goed: Raspberry PI -> I2S -> DAC -> Versterker

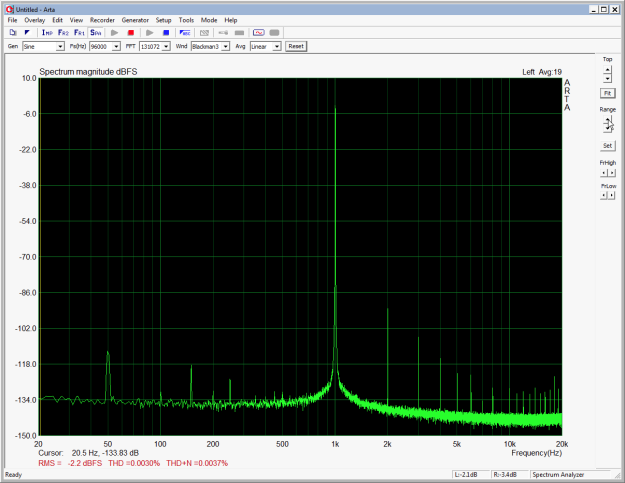

Voor het digitale gedeelte wordt de 3.3V aansluiting van de Raspberry PI gebruikt en voor het analoge gedeelte wordt de 5V aansluiting gebruikt. Door gebruik te maken van een Ultra-low-noise voltage regulator voor het analoge deel wordt de Total Harmonic Distortion (THD) oftewel de vervorming, gemeten onder de 0.003% en bij THD+N (vervorming + ruis) blijft dit beperkt tot 0.0037%. Hier moet dan de ruis van de meetapparatuur nog vanaf! Heel erg goed dus en zelfs met de meegeleverde powersupply komt dit in de meting niet boven de 0.004%!
